Наименование	Шламоотводитель OISm 500/150
Диаметр условного прохода (присоединение к трубопроводу), мм	150
Диаметр корпуса устройства, мм	500
Объем, м3	0,167
Масса, кг	385
Производительность, м3/ч	70
Длина, мм	800
Высота, мм	1660
Присоединение к трубопроводу	Фланцевое
Рабочее давление, бар (МПа)	16 (1,6)
Рабочая среда	Вода, неагрессивные жидкости
Температура рабочей среды, до oC	150

Основное назначение

Магнитные шламоотводители МШО OISm высоко востребованы в системах горячего и холодного водоснабжения, отопления и теплоснабжении. Основным назначением устройств является фильтрация воды от шлама, песка, ила, ржавчины, ферромагнитных включений и прочих твердых частиц и посторонних предметов. Установка шламоотводителей на трубопроводе защищает систему от образования отложений и коррозии, что, в свою очередь, способствует более эффективной, длительной и бесперебойной работе сетевого оборудования (насосного, теплообменного, запорного и контрольно-измерительного).

Принцип работы фильтра OISm включает в себя инерционно-седиментационный, фильтрационный и магнитный методы фильтрации.



Конструкция магнитного шламоотводителя

Шламоуловитель OISm 500/150 имеет компактные размеры и состоит из стального цилиндрического корпуса, фланцев для монтажа на трубопровод, съемной крышки на болтовом соединении с воздушником, эллиптического днища с дренажным патрубком и внутренней фильтрующей системы.

Наличие съемной крышки позволяет производить очистку, ремонт и обслуживание фильтра.

Эллиптическое днище выполняет функцию шламовой камеры, накапливаясь в которой, шлам сливается через дренажный патрубок.

Фильтрующая система состоит из нескольких элементов, имеющих съемную конструкцию для облегчения прочистки:

• специальных перегородок,
• магнитов,
• сетчатого фильтра.

Перегородки изготовлены из нержавеющей стали и располагаются таким образом, чтобы образовать лабиринт, меняющий скорость и направление движения потока воды и осуществляющий инерционно-седиментационный метод фильтрации, в результате чего от потока отсекаются наиболее крупные твердые фракции. На перегородках расположены неподвижные

неодимовые магниты, осуществляющие сепарирование обладающих ферромагнитными свойствами или приобретающих таковые в магнитном поле частиц. Последним этапом очистки является фильтрационный, осуществляющийся при помощи сетчатого фильтрующего элемента, расположенного у основания выходного патрубка. Данный элемент изготовлен из нержавеющей сетки тонкой фильтрации, которая отсекает более мелкие загрязняющие частицы, оставшиеся после предыдущих этапов очистки.

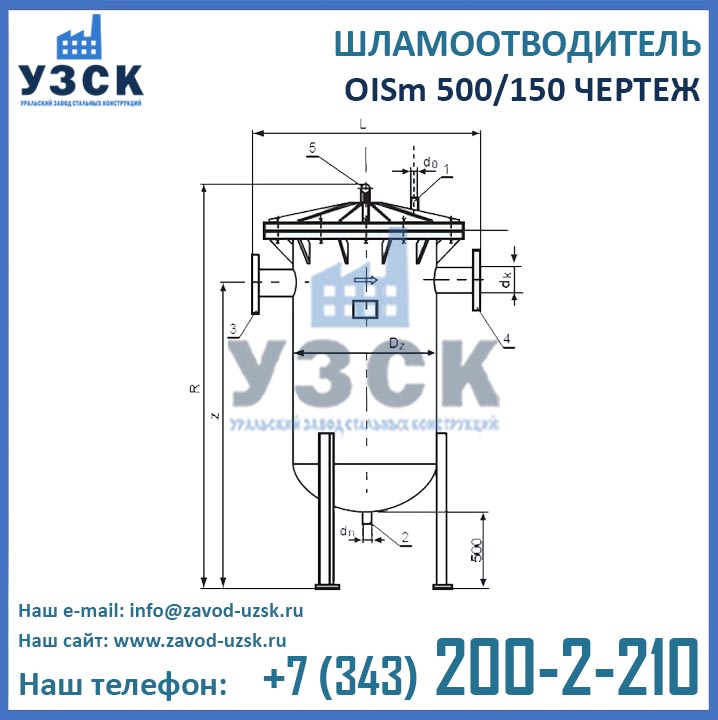

Чертеж шламоотделителя OISm 500/150

Производитель шламоотводителей OISm 500/150 в Аксу

Уральский завод стальных конструкций (УЗСК) – непосредственный производитель сетевых шламоуловителей типа OISm, осуществляющий поставки по всей территории РФ, а также в страны Евразийского экономического союза: Кыргызстан, Казахстан, Беларусь и Армению. Помимо типовых версий шламоотделителей, мы можем изготовить сетевые фильтры OISm по индивидуальным размерам и чертежам заказчика.

Основными преимуществами завода УЗСК, как производителя, являются:

• Технология сварки, прошедшая аттестацию в Национальном агентстве контроля сварки (НАКС).
• Высококвалифицированные специалисты сварочного производства, имеющие аттестаты НАКС.
• Новейшее сварочное оборудование, аттестованное НАКС.
• Собственный аттестованный гидростенд для проведения испытаний готовой продукции пробным давлением.
• Лаборатория НК, аттестованная на все виды неразрушающего контроля.
• Наличие инженерно-конструкторского отдела.
