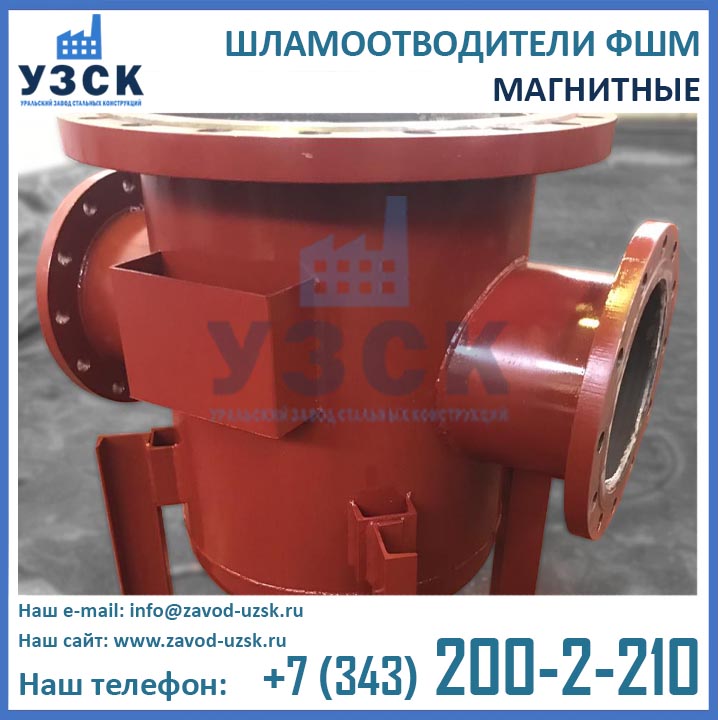

Фильтр ФШМ-50 представляет собой стальной цилиндрический сосуд диаметром корпуса 219 мм с эллиптическим днищем внизу, фланцевой крышкой сверху и сетчатым магнитным фильтрующим элементом внутри, предназначенный для улавливания из водного потока примесей, ферромагнетиков, ила, песка, шлама. Магнитные фильтры-шламоотводители ФШМ 50 высоко востребованы в Аксу в системах коммунального хозяйства, где они устанавливаются на трубопроводы отопления, ГВС и ХВС с диаметром условного прохода Ду 50 мм. Зачастую встречаются следующие обозначения магнитных фильтров ФШМ Ду 50: шламоуловитель ФШМ-50, шламоотделитель ФШМ-50, шламоотводитель ФШМ-50. Фильтры ФШМ 50мм изготавливаются в двух исполнениях: для жидких сред с максимальной температурой 120°С и 150°С.

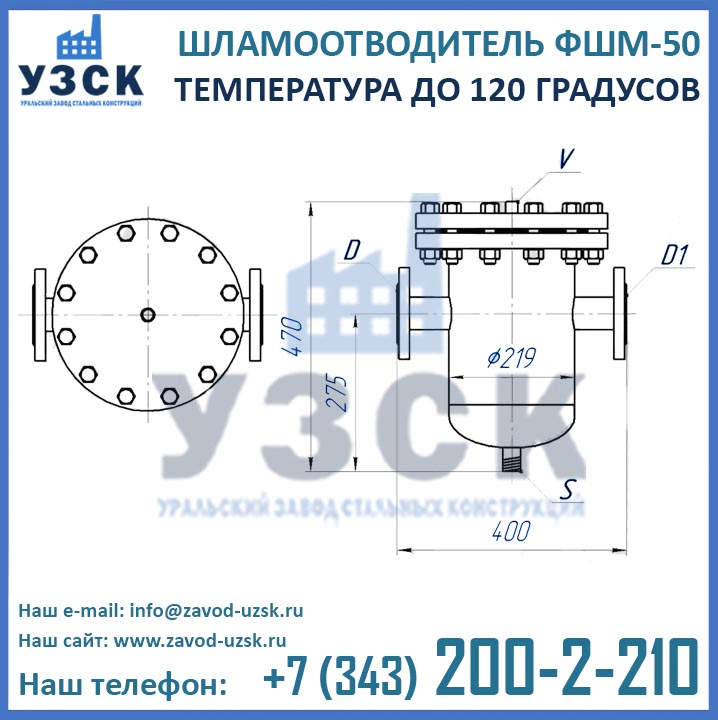

Чертеж шламоуловителя ФШМ 50 мм до 120°С

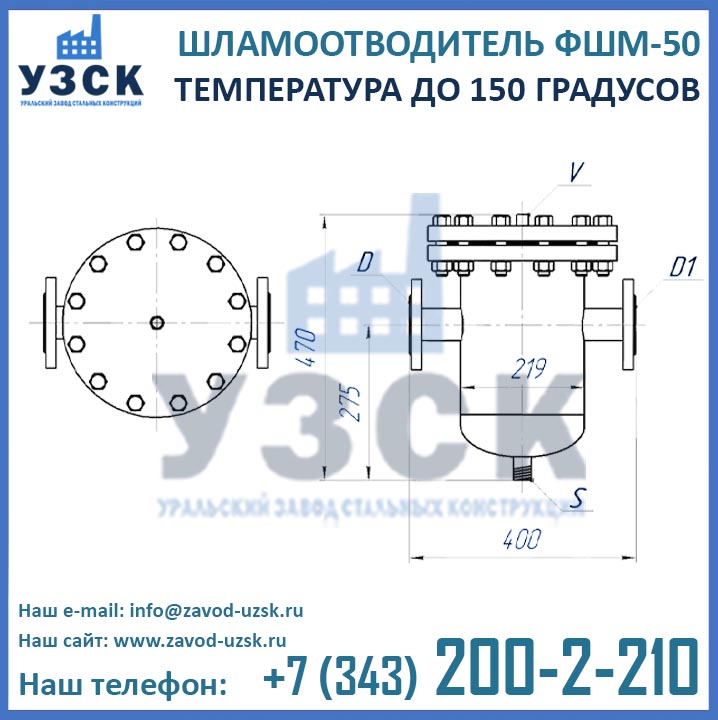

Чертеж шламоуловителя ФШМ 50 мм до 150°С

Шламоотделитель ФШМ Ду 50 мм: этапы очистки воды

Вода (прочая неагрессивная жидкость) проходит в шламоуловителе ФШМ Ду 50 мм несколько этапов очистки.

1. Снижение скорости потока рабочего вещества внутри фильтра. Благодаря чему взвешенные частицы под действием инерции отделяются от воды и отбрасываются на стенки сосуда, откуда стекают на дно под действием силы тяжести.
2. Отсечение твердых фракций крупного размера. Рабочий поток проходит через стальные перфорированные перегородки, задерживающие посторонние предметы и частицы.
3. Улавливание ферромагнетиков. Стержни из неодимовых магнитов притягивают к себе заряженные частицы, примеси и фракции, обладающие ферромагнитными свойствами.
4. Очистка воды от оставшихся частиц и мелкодисперсных фракций. Сетка тонкой фильтрации из нержавеющей стали задерживает примеси мелкого размера.

Выход очищенной воды из фильтра осуществляется через выходной патрубок Ду 50 мм, а все примеси, шлам и посторонние предметы стекают в нижнюю часть сосуда, откуда сливаются через дренажный патрубок, оборудованный наружной резьбой диаметром 25 мм.

Базовые параметры ФШМ Ду 50 мм

Параметр	ФШМ-50 до 120°С	ФШМ-50 до 150°С
Высота	470 мм	470 мм
Длина	400 мм	400 мм
Диаметр корпуса	219 мм	219 мм
Диаметр условного прохода	50 мм	50 мм
Масса	44 кг	44 кг
Объем корпуса	10 л	10 л
Производительность	15 т/ч	15 т/ч
Температура максимум	120 °С	150 °С
Рабочее давление	1,6 МПА (16кгс/см2)
Тонкость фильтрации	1000 мкм	1000 мкм
Эффективность очистки (1 цикл)	97%	97%
Воздушник (внутренняя резьба)	½»	½»
Слив (наружная резьба)	1″	1″
Материал корпуса	ст3пс / ст20 / 09Г2С / аналоги
Материал фланцев	ст3пс / ст20 / 09Г2С / аналоги
Материал сетки фильтрующего элемента	12х18н10т / AISI304 / аналоги

Как купить шламоуловитель ФШМ-50 с максимальной выгодой

Свяжитесь с менеджерами отдела продаж завода УЗСК любым удобным для Вас способом:

• При помощи формы онлайн заказа (расположена внизу этой страницы)
• По телефону 8 (800) 20-02-337
• По электронной почте (см. раздел «Контакты»)

Уральский завод стальных конструкций – непосредственный производитель фильтров ФШМ, предлагающий самые низкие цены на шламоотводители ФШМ Ду 50 мм в Аксу и других городах России, Армении, Казахстана, Белоруссии и Киргизии.

Завод располагает аттестованной на все виды неразрушающего контроля лабораторией и мощным инженерно-конструкторским отделом. Вся готовая продукция, в том числе шламоотделители ФМШ 50 мм, испытывается пробным давлением на аттестованном гидростенде завода. Специалисты сварочного производства завода УЗСК аттестованы Национальным агентством контроля сварки (НАКС). Применяемое сварочное оборудование и технология сварки завода также прошли аттестацию НАКС. Все это позволяет нашему заводу осуществлять изготовление фильтров шламоотводителей ФШМ не только типового исполнения, но и нестандартного, по индивидуальным размерам и чертежам заказчика.
