Стартовый сильфонный компенсатор получил такое название в связи с тем, что данное устройство реализует основную функцию только один раз, а именно, при запуске системы. После выполнения этой задачи элемент становится частью трубопровода, без каких-либо дополнительных назначений. Данное устройство используется в Аксу на тепловых сетях при подземной (бесканальной) прокладке трубопроводов. С помощью стартового компенсатора ССК компенсируются изменения в трубопроводной системе, возникающие при запуске системы в осевом направлении. Сокращенное наименование ССК или СК расшифровывается, как сильфонный стартовый компенсатор.
Конструкционные особенности и описание ССК

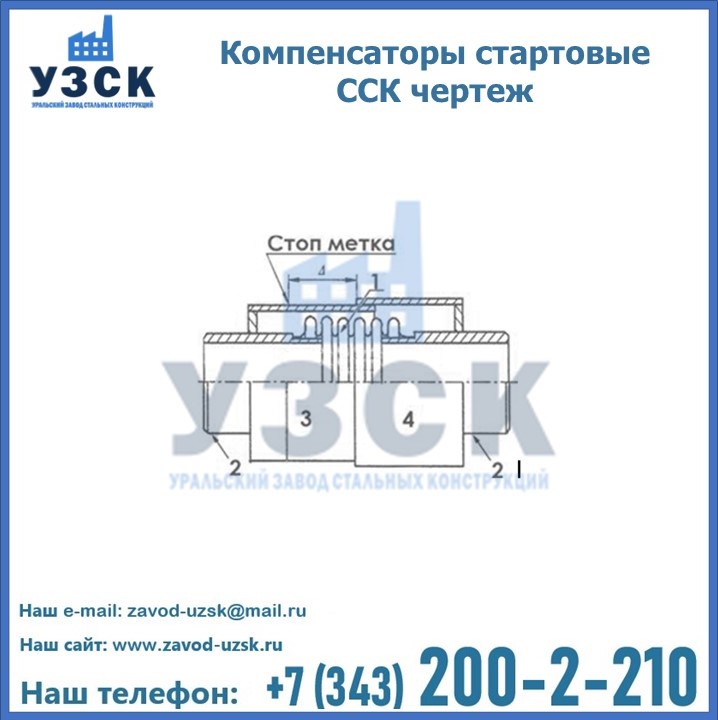

Стартовый компенсатор ССК — это устройство, конструкция которого схожа с осевым сильфонным компенсатором, но предназначенного для первоначального запуска трубопроводной системы. ССК состоит из сильфона (стальной гофры), изготовленного из многослойной нержавеющей стали. Сильфон нужен для компенсации осевых смещений и удлинения трубопроводов, возникающих при заполнении трубы потоками рабочей среды с высокой температурой. Также, в конструкцию изделия включен защитный стальной кожух, который, после запуска системы и сужения гофры сильфона, сваривается. Кожух нужен для защиты внешней части сильфона.
Условия эксплуатации в Аксу и показатели производительности ССК
- диаметр Ду может составлять от 50 до 1000 мм;
- рабочей средой являются вода, пар;
- оптимальное расчетное давление составляет 2,5 Мпа;
- оптимальная расчетная температура (t) не должна превышать 250 °С;
- способ присоединения — под приварку.
Область применения стартовых компенсаторов ССК в Аксу
Применение компенсаторов ССК или СК на участках трубопроводов или в составе различного оборудования связано с необходимостью уменьшения внешнего и внутреннего влияния негативных факторов, которые могут появиться в результате воздействия рабочей среды, работы самого механизма и внешних нагрузок. Основным фактором считается расширение, возникающее при перепадах температуры.
Технические характеристики ССК
| Условное обозначение | Условный диаметр, мм | Размеры | Осевой ход, ±λ мм | Жесткость, Cλ Н/мм | Масса G, кг | |||
|---|---|---|---|---|---|---|---|---|
| D, мм | D1, мм | S, мм | L, мм | |||||
| Компенсатор ССК-25-50-80 | 50 | 57 | 86 | 3,5 | 350 | 80 | 430 | 6 |
| Компенсатор ССК-25-65-80 | 65 | 76 | 104 | 4 | 350 | 80 | 414 | 8 |
| Компенсатор ССК-25-80-80 | 80 | 89 | 132 | 5 | 350 | 80 | 284 | 9 |
| Компенсатор ССК-25-100-80 | 100 | 108 | 147 | 5 | 400 | 110 | 237 | 10 |
| Компенсатор ССК-25-125-110 | 125 | 133 | 170 | 5 | 450 | 110 | 208 | 13 |
| Компенсатор ССК-25-150-110 | 150 | 159 | 202 | 6 | 550 | 110 | 204 | 26 |
| Компенсатор ССК-25-200-140 | 200 | 219 | 265 | 7 | 550 | 140 | 653 | 36 |
| Компенсатор ССК-25-250-140 | 250 | 273 | 345 | 8 | 550 | 140 | 439 | 64 |
| Компенсатор ССК-25-300-140 | 300 | 325 | 404 | 8 | 550 | 140 | 420 | 96 |
| Компенсатор ССК-25-350-140 | 350 | 377 | 480 | 8 | 550 | 140 | 589 | 110 |
| Компенсатор ССК-25-400-140 | 400 | 426 | 500 | 8 | 550 | 140 | 1071 | 112 |
| Компенсатор ССК-25-500-170 | 500 | 530 | 627 | 9 | 650 | 170 | 1235 | 200 |
| Компенсатор ССК-25-600-170 | 600 | 630 | 735 | 9 | 650 | 170 | 1252 | 250 |
| Компенсатор ССК-25-700-170 | 700 | 720 | 830 | 10 | 650 | 170 | 869 | 335 |
| Компенсатор ССК-25-800-170 | 800 | 820 | 930 | 10 | 650 | 170 | 1368 | 380 |
| Компенсатор ССК-25-900-170 | 900 | 920 | 1040 | 11 | 650 | 170 | 1484 | 450 |
| Компенсатор ССК-25-1000-170 | 1000 | 1020 | 1135 | 11 | 650 | 170 | 2306 | 512 |
Требования к установке и эксплуатации компенсатора ССК
Стартовые компенсаторы, при прокладке прямолинейной системы труб, устанавливается через интервалы, установленные в проекте. В готовую траншею по всей протяженности системы, кроме участков, оборудованных ССК, засыпается грунт. В процессе первоначального нагревочного пуска трубной системы происходит удлинение труб, в результате этого сильфоны стартовых компенсаторов сжимаются. Внешняя стальная оболочка компенсаторов, после нагревания, приваривается. Трубы таким образом фиксируются в грунте, а последующие температурные перепады трансформируются в допустимые стабильные напряжения. Уральский Завод Стальных Конструкций предлагает готовые изделия, а также оборудование под заказ. Наш завод располагает всеми необходимыми возможностями для производства нестандартных компенсаторов ССК. Завод «УЗСК» предлагает большой выбор качественных и надежных сильфонных стартовых компенсаторов, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность. Наше предприятие поставляет и производит оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если вы хотите заказать сильфонные компенсационные устройства ССК или другое оборудование с доставкой, наши специалисты помогут рассчитать стоимость транспортных расходов и организуют перевозку товара. Вы можете оформить заказ на продукцию на нашем сайте в Аксу, для этого достаточно заполнить форму обратной связи.
