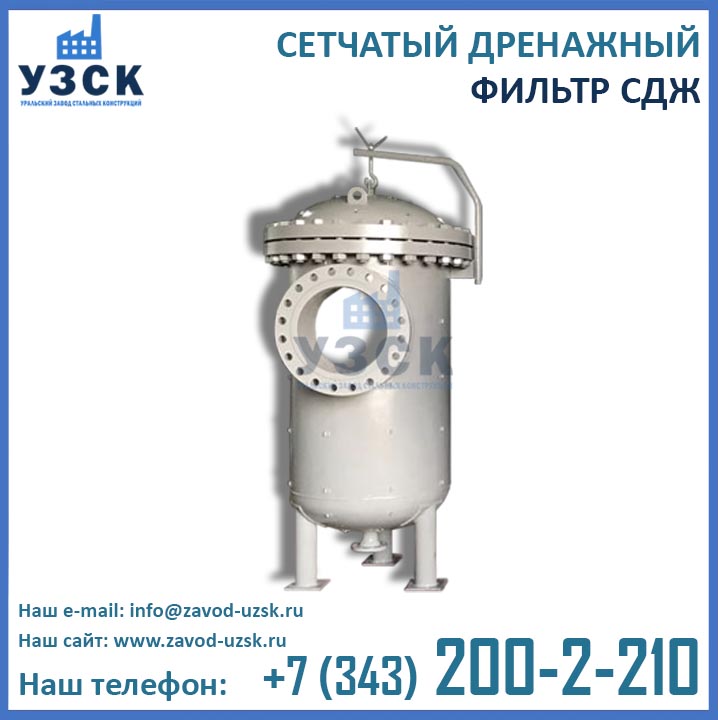

Дренажный фильтр СДЖ-800 с сетчатым фильтрующим элементом предназначен для установки на трубопроводы/нефтепроводы диаметром 800 мм с целью защиты труб, насосов, емкостей, резервуаров и прочего оборудования, установленного в системе, от повреждений, вызванных наличием в рабочем потоке механических частиц. Фильтры СДЖ-800 улавливают из жидких сред посторонние предметы, окалину, глину и прочие фракции мелкого, среднего и крупного размера. При помощи дренажных фильтров Ду 800 очищают воду, масла, нефть, продукты нефтепереработки, бензин, ДТ, сжиженные газы, керосин и иные жидкости. Основные сферы применения сетчатого дренажного фильтра: химическая, нефтяная, газовая, нефтеперерабатывающая и другие отрасли промышленности.

Условное обозначение фильтра СДЖ Ду800 и его расшифровка

 Расшифровка обозначения фильтр СДЖ 800-1.6-1-3:

• Фильтр СДЖ – фильтр сетчатый дренажный жидкостный
• 800 – Ду, 800 мм (диаметр условного прохода присоединительных патрубков)
• 6 – Ру, 1.6 МПа (рабочее давление, изготавливаются также в вариантах 1.6 и 2.5 МПа)
• 1 – тип присоединения к трубопроводу (1 – фланцы / 2 – патрубки под приварку)
• 3 – материальное исполнение (1 – углеродистая сталь, 2 – низколегированная сталь, 3 – нержавеющая сталь)

Чертеж фильтра дренажного СДЖ-800

Особенности конструкции СДЖ Ду 800 мм

Основными элементами конструкции фильтра дренажного Ду 800 мм являются стальной сварной корпус (ст20, 09Г2С или 12Х18Н10Т), патрубки под приварку/патрубки с воротниковыми фланцами (в зависимости от исполнения), съемная крышка с подъемно-поворотным устройством, опоры, сетчатый фильтрующий элемент из нержавеющей стали 12Х18Н10Т, дренажный патрубок с фланцевым соединением, воздушник.

Корпус изготавливается следующим образом: из листовой стали делается обечайка, к которой снизу приваривается эллиптическое днище, а сверху фланец для крепления крышки, состоящей из эллиптического днища и фланца. Корпус фильтра и крышка соединяются между собой болтами или шпильками. Для облегчения эксплуатации фильтр оборудован подъемно-поворотным устройством.

Ввиду большого веса аппарата, трубопровод может его не выдержать, поэтому фильтр СДЖ-800 оборудован опорами, приваренными к нижнему днищу для монтажа на фундамент.

Исполнения фильтров СДЖ-800: размеры и основные характеристики

маркировка	тип присоединения к трубопроводу	давление	диаметр патрубков	диаметр корпуса	материал изготовления	рабочая температура
СДЖ 800-1.6-1-1	фланцевый	1,6 МПа	820 мм	1028 мм	сталь 20	-30… +300 оС
СДЖ 800-1.6-2-1	под приварку	1,6 МПа	820 мм	1028 мм	сталь 20	-30… +300 оС
СДЖ 800-1.6-1-2	фланцевый	1,6 МПа	820 мм	1028 мм	сталь 09Г2С	-60… +300 оС
СДЖ 800-1.6-2-2	под приварку	1,6 МПа	820 мм	1028 мм	сталь 09Г2С	-60… +300 оС
СДЖ 800-1.6-1-3	фланцевый	1,6 МПа	820 мм	1028 мм	нерж. сталь	-40… +300 оС
СДЖ 800-1.6-2-3	под приварку	1,6 МПа	820 мм	1028 мм	нерж. сталь	-40… +300 оС
СДЖ 800-2.5-1-1	фланцевый	2,5 МПа	820 мм	1028 мм	сталь 20	-30… +300 оС
СДЖ 800-2.5-2-1	под приварку	2,5 МПа	820 мм	1028 мм	сталь 20	-30… +300 оС
СДЖ 800-2.5-1-2	фланцевый	2,5 МПа	820 мм	1028 мм	сталь 09Г2С	-60… +300 оС
СДЖ 800-2.5-2-2	под приварку	2,5 МПа	820 мм	1028 мм	сталь 09Г2С	-60… +300 оС
СДЖ 800-2.5-1-3	фланцевый	2,5 МПа	820 мм	1028 мм	нерж. сталь	-40… +300 оС
СДЖ 800-2.5-2-3	под приварку	2,5 МПа	820 мм	1028 мм	нерж. сталь	-40… +300 оС

Изготовление фильтров СДЖ-800

Фильтры СДЖ 800 мм имеют несколько конструктивных и материальных исполнений:

• Фланцевые фильтры СДЖ Ду 800 мм
• Приварные фильтры СДЖ Ду 800 мм
• Фланцевые фильтры СДЖ Ду 800 мм с подъемно-поворотным устройством
• Приварные фильтры СДЖ Ду 800 мм с подъемно-поворотным устройством
• Углеродистые фильтры СДЖ Ду 800 (изготавливаются из стали 20 и аналогов)
• Низколегированные фильтры СДЖ Ду 800 из (изготавливаются из стали 09Г2С и аналогов)
• Нержавеющие фильтры СДЖ Ду 800 (изготавливаются из стали 12Х18Н10Т и аналогов)
• Фланцевые фильтры СДЖ-К Ду 800 мм с концевым затвором
• Приварные фильтры СДЖ-К Ду 800 мм с концевым затвором
• Фланцевые фильтры СДЖ-И Ду 800 мм с креплениями для теплоизоляции
• Приварные фильтры СДЖ-И Ду 800 мм с креплениями для теплоизоляции

Уральский завод стальных конструкций осуществляет производство фильтров СДЖ-800мм как типовых конструкций, так и нестандартные дренажные фильтры по чертежам и индивидуальным размерам заказчика. Уточнить актуальные цены фильтров СДЖ Ду 800 мм в Аксу можно у менеджеров завода УЗСК по координатам, указанным в разделе «Контакты». Так же у нас вы можете купить сменный фильтрующий элемент для СДЖ-800, ответные фланцы, прокладки и крепеж.
