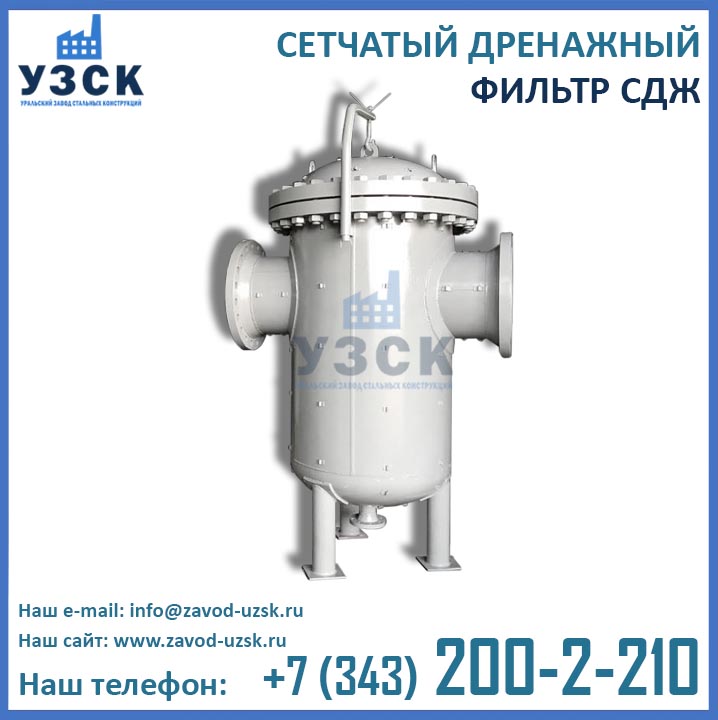

Сетчатый дренажный жидкостный фильтр СДЖ-50 предназначен для очистки жидких сред, в том числе нефтепродуктов, от посторонних предметов, примесей, механических частиц, окалины и других загрязнений. Дренажные фильтры СДЖ Ду 50 мм в Аксу высоко востребованы в газовой, нефтяной, нефтеперерабатывающей, химической и иных отраслях промышленности. В зависимости от модели, фильтры СДЖ Ду50 эксплуатируются в трубопроводных системах с максимальным давлением Ру 1,6/2,5/4,0/6,3 МПа (16/25/40/63 кгс/см²): СДЖ-50-1.6, СДЖ-50-2.5, СДЖ-50-4.0, СДЖ-50-6.3.

Конструктивные и материальные исполнения фильтров СДЖ-50

Существует несколько вариантов конструкции сетчатых фильтров СДЖ с диаметром условного прохода 50 мм:

• Фильтр СДЖ Ду 50 фланцевый
• Фильтр СДЖ Ду 50 под приварку
• Фильтр СДЖ Ду 50 фланцевый с подъемно-поворотным устройством
• Фильтр СДЖ Ду 50 под приварку с подъемно-поворотным устройством

В зависимости от эксплуатационных условий, фильтр СДЖ Ду 50 может быть изготовлен из различных марок стали:

• Фильтр СДЖ Ду 50 из углеродистой стали (например, СДЖ-50-ст20)
• Фильтр СДЖ Ду 50 из низколегированной стали (например, СДЖ-50-09Г2С)

Фильтр СДЖ Ду 50 из нержавеющей стали (например, СДЖ-50-12Х18Н10Т)

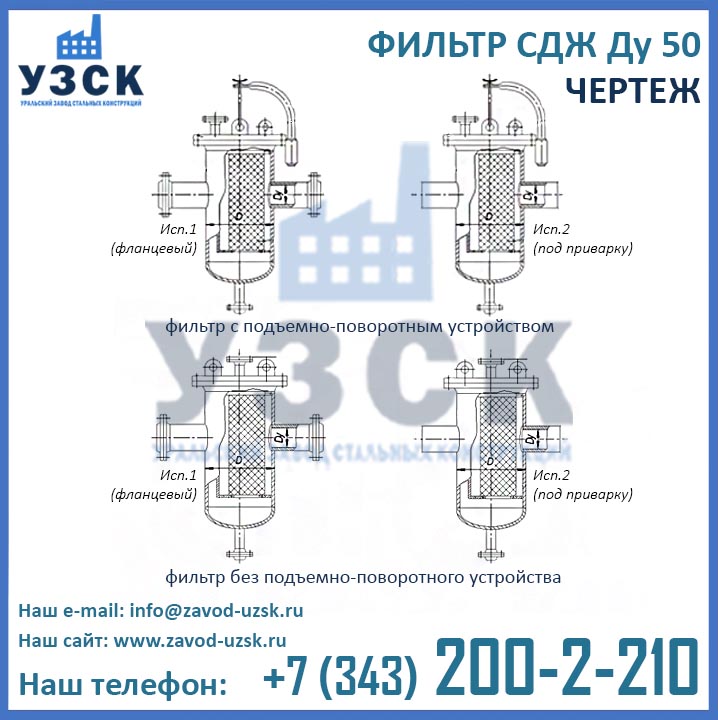

Чертеж фильтра СДЖ 50 мм

Модельный ряд фильтров СДЖ Ду 50, основные размеры и характеристики

Оборудование применяется как предохранительная и защитная мера рукавных фильтров и рукавов от попадания и прожигания их искрами, которые образуются в процессе сварочных работ и летят в потоке очищаемой среды. Искрогасители ЦГ используют как первую ступень фильтрационной системы при очистке газовоздушной смеси от крупнодисперсной пыли, что существенно уменьшает нагрузку, оказываемую на рукавный фильтр.

Применяются преимущественно в металлургической отрасли, так как в процессе работы с металлом образуется металлическая пыль и искры, их циклон и захватывает. Искрогасители осуществляют забор заискренного и запыленного воздуха с тех мест, где происходит сварка или техническая резка металлов.

Модельный ряд фильтров СДЖ Ду 50, основные размеры и характеристики

маркировка тип присоединения к трубопроводу давление диаметр патрубков диаметр корпуса материал изготовления рабочая температура СДЖ 50-1.6-1-1 фланцевый 1,6 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-1.6-2-1 под приварку 1,6 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-1.6-1-2 фланцевый 1,6 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-1.6-2-2 под приварку 1,6 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-1.6-1-3 фланцевый 1,6 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-1.6-2-3 под приварку 1,6 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-2.5-1-1 фланцевый 2,5 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-2.5-2-1 под приварку 2,5 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-2.5-1-2 фланцевый 2,5 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-2.5-2-2 под приварку 2,5 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-2.5-1-3 фланцевый 2,5 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-2.5-2-3 под приварку 2,5 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-4.0-1-1 фланцевый 4,0 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-4.0-2-1 под приварку 4,0 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-4.0-1-2 фланцевый 4,0 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-4.0-2-2 под приварку 4,0 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-4.0-1-3 фланцевый 4,0 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-4.0-2-3 под приварку 4,0 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-6.3-1-1 фланцевый 6,3 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-6.3-2-1 под приварку 6,3 МПа 57 мм 273 мм сталь 20 -30… +300 оС СДЖ 50-6.3-1-2 фланцевый 6,3 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-6.3-2-2 под приварку 6,3 МПа 57 мм 273 мм сталь 09Г2С -60… +300 оС СДЖ 50-6.3-1-3 фланцевый 6,3 МПа 57 мм 273 мм нерж. сталь -40… +300 оС СДЖ 50-6.3-2-3 под приварку 6,3 МПа 57 мм 273 мм нерж. сталь -40… +300 оС

Расшифровка обозначения

Фильтр СДЖ 50-1.6-2-1

• С – сетчатый
• Д – дренажный
• Ж – жидкостный
• 50 – диаметр условного прохода 50 мм
• 6 – рабочее давление 1.6 МПа (16 кгс/см²)
• 2 – конструктивное исполнение: патрубки под приварку
• 1 – материальное исполнение: углеродистая сталь (ст20 и аналоги)

Производство фильтров СДЖ 50 мм

Уральский завод стальных конструкций (УЗСК) осуществляет производство фильтров СДЖ-50 в Аксу любого конструктивного и материального исполнения, в том числе нестандартных размеров по чертежам и техническим заданиям заказчика.

Возможно изготовление фильтров СДЖ Ду 50 под теплоизоляцию, такие фильтры оборудованы специальным скобами для крепления изоляции и имеют букву «И» в конце маркировки (например, СДЖ-50-2,5-1-2-И). Так же у нас Вы можете купить фильтр СДЖ-К-50 – это дренажный фильтр с концевым затвором для рабочего давления16/25/40/63 кгс/см² с фланцевым или приварным соединением и любым материалом изготовления (сталь20, 09Г2С, 12Х18Н10Т и др.).

Цена фильтра СДЖ Ду 50 мм рассчитывается по запросу, отправить который Вы можете, заполнив форму заказа, расположенную внизу страницы. В запросе следует указать полную маркировку фильтра или следующие данные: рабочее давление (1,6/2,5/4,0/6,3 МПа), конструктивное исполнение присоединительных элементов (фланцы/патрубки под приварку), конструктивное исполнение крышки фильтра (с подъемно-поворотным устройством/без подъемно-поворотного устройства), материальное исполнение (ст20/09Г2С/нерж. ст.), а также другие имеющиеся у Вас предпочтения.
