Фильтры пусковые тройниковые ФПТ устанавливаются и используются в Аксу для того, чтобы очистить рабочую среду в системе трубопровода от окалины, грязи, посторонних примесей и элементов после того, как тот был установлен или после ремонтных работ. Монтируется на вертикальных всасывающих насосных линиях. Уральский завод стальных конструкций предлагает купить различные фильтры, в том числе пусковые тройниковый, собственного производства.
Особенности и назначение
Изготовление любого вида промышленной и емкостной продукции осуществляется на собственных производственных площадях завода непосредственно. Очистка от грязи и посторонних частиц в трубопроводе в течение процесса промывки происходит за счет фильтрации рабочей среды сквозь сетку соответствующего элемента.

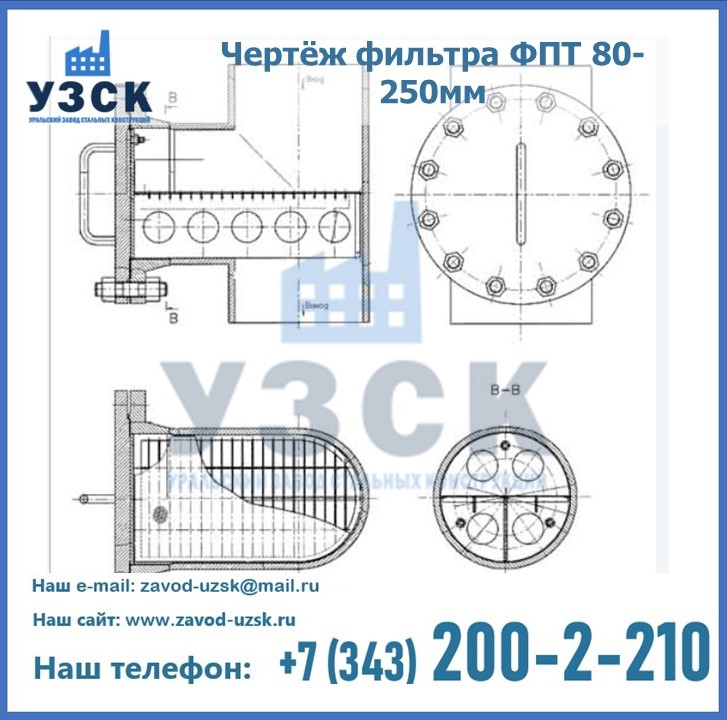

Фильтр пусковой тройниковый ФПТ может иметь разные проходные диаметры фильтрующего отверстия (от 80 до 600 мм). Предусмотрен для эксплуатации:
- в неагрессивной или малоагрессивной среде;
- при температурном диапазоне от — 70 градусов до +450 и выше;
- при рабочем давлении 16 — 100 кг/см2 и выше.
Благодаря конструктивным особенностям, фильтрующий элемент можно изымать после завершения промывочного процесса, не демонтируя сам ФПТ.
Производство тройниковых пусковых фильтров ФПТ предприятием «УЗСК» в Аксу осуществляется по всем техническим параметрам и с разными диаметрами согласно стандартным и утвержденным проектным схемам. А также доступна возможность изготовления необходимого оборудования в индивидуальном порядке.
Специфика установки
Фильтр ФПТ устанавливается в нагнетательной магистрали насоса в вертикальном положении, что обеспечивает правильное направление потока рабочей среды. Вещество должно двигаться в соответствии с указателем на табличке, закрепленной на корпусе. После того как промывка завершена, фильтрующий элемент убирают.
Перед монтажом фильтра вся прилагающаяся к нему конструкторская документация должна быть утверждена в соответствующем порядке.
Условные обозначения и детали крепления:
| Наименование, сборка детали | Условное обозначение | |||||
| Без указания в условном обозначении | ГС | К | ХМТ | |||
| марка стали, обозначение стандарта | ||||||
| корпус | 20 ГОСТ 1050, ГОСТ 8731, ГОСТ 8733 гр. В | 09Г2С ГОСТ 5520, 10Г2 ГОСТ 4543, гр. В, ГОСТ 8731 | 12Х18Н10Т,08Х22Н6Т ГОСТ 5632, ГОСТ 9940, ГОСТ 9941 | 15Х5М ГОСТ 550, ГОСТ 20072, ТУ 14-3Р-62 | ||
| фланец | 20 ГОСТ 8479 гр. IV | 09Г2С ГОСТ 8479 гр. IV КП 245 | 12Х18Н10Т,08Х22Н6Т ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV | 15Х5М ГОСТ 8479 гр. IV КП 395 | ||
| заглушка | 20 ГОСТ 1050 | 09Г2С ГОСТ 5520, 10Г2 ГОСТ 4543 | 12Х18Н10Т,08Х18Н10Т ГОСТ 5632 | 15Х5М ГОСТ 550, ГОСТ 20072 | ||
| Каркас фильтрующей корзины | 12Х18Н10Т ГОСТ 5632, ГОСТ 7350 гр. М2б | |||||
| Сетка фильтрующей корзины | 12Х18Н9 ГОСТ 5632 | |||||
| Прокладки | паронит ГОСТ 481, спирально-навитые ОСТ 26.260.454 | |||||
| Крепежные детали | шпильки | 35, 35Х ГОСТ 1050 | 12Х18Н10Т,08Х18Н10Т ГОСТ 5632 | 25Х1МФ ГОСТ 20072 | ||
| гайки | 25, 35 ГОСТ 1050 | 30ХМА ГОСТ 4543 | ||||
Технические характеристики
Завод «УЗСК» в Аксу осуществляет производство фильтров с условными проходными диаметрами всех существующих типов согласно конструкторской документации и установленным стандартам. Габаритные и присоединительные параметры фильтров разнятся в зависимости от:
- условного фильтрационного прохода;
- патрубка насоса;
- температуры среды, которая подвергается фильтрации;
- давления рабочей среды.
Исходя из этих показателей, каждый отдельный случай требует изготовления фильтров и его составляющих в соответствии с проведенными расчетами и установленными конструкторскими документами.
Стандартно фильтр маркируется:
- с указанием типа (ФТП);
- цифрами, обозначающими условные проходные отверстия и давления;
- далее – обозначение материала, из которого он исполнен;
- термообработка при необходимости.
Эти обозначения следует использовать, оформляя заказ, чтобы купить ФТП требуемых параметров и необходимых материалов исполнения.
Перечень типоразмеров
| Наименование | Диаметр условного прохода (мм) | Условное давление (кгс/см2) | Материальное исполнение |
|---|---|---|---|
| Фильтр ФПТ-80 ст.20 | 80 | 16, 25, 40, 63 |
Корпус Сталь 20 ГОСТ 1050, ГОСТ 8731, ГОСТ 8733 гр. В Фланец Сталь 20 ГОСТ 8479 гр.IV Заглушка Сталь 20 ГОСТ 1050 |
| Фильтр ФПТ-100 ст.20 | 100 | 16, 25, 40, 63 | |
| Фильтр ФПТ-150 ст.20 | 150 | 16, 25, 40, 63 | |
| Фильтр ФПТ-200 ст.20 | 200 | 16, 25, 40, 63 | |
| Фильтр ФПТ-250 ст.20 | 250 | 16, 25, 40, 63 | |
| Фильтр ФПТ-300 ст.20 | 300 | 16, 25, 40, 63 | |
| Фильтр ФПТ-350 ст.20 | 350 | 16, 25, 40, 63 | |
| Фильтр ФПТ-400 ст.20 | 400 | 16, 25, 40, 63 | |
| Фильтр ФПТ-500 ст.20 | 500 | 16, 25, 40, 63 | |
| Фильтр ФПТ-600 ст.20 | 600 | 16, 25, 40, 63 |
| Наименование | Диаметр условного прохода (мм) | Условное давление (кгс/см2) | Материальное исполнение |
|---|---|---|---|
| Фильтр ФПТ-80-ГС | 80 | 16, 25, 40, 63 | Корпус 09Г2С ГОСТ 5520, 10Г2 ГОСТ 4543, гр. В ГОСТ 8731 Фланец 09Г2С ГОСТ 8479 гр.IV -КП.245 Заглушка 09Г2С ГОСТ 5520, 10Г2 ГОСТ 4543 |
| Фильтр ФПТ-100-ГС | 100 | 16, 25, 40, 63 | |
| Фильтр ФПТ-150-ГС | 150 | 16, 25, 40, 63 | |
| Фильтр ФПТ-200-ГС | 200 | 16, 25, 40, 63 | |
| Фильтр ФПТ-250-ГС | 250 | 16, 25, 40, 63 | |
| Фильтр ФПТ-300-ГС | 300 | 16, 25, 40, 63 | |
| Фильтр ФПТ-350-ГС | 350 | 16, 25, 40, 63 | |
| Фильтр ФПТ-400-ГС | 400 | 16, 25, 40, 63 | |
| Фильтр ФПТ-500-ГС | 500 | 16, 25, 40, 63 | |
| Фильтр ФПТ-600-ГС | 600 | 16, 25, 40, 63 |
| Наименование | Диаметр условного прохода (мм) | Условное давление (кгс/см2) | Материальное исполнение |
|---|---|---|---|
| Фильтр ФПТ-80-К | 80 | 16, 25, 40, 63 | Корпус12Х18Н10Т, 08Х22Н6Т ГОСТ 5632, ГОСТ 9940, ГОСТ 9941Фланец12Х18Н10Т, 08Х22Н6Т ГОСТ 5632, ГОСТ 7350гр. М26 ГОСТ 25054 гр.IVЗаглушка12Х18Н10Т, 08Х18Н10Т ГОСТ 5632
|
| Фильтр ФПТ-100-К | 100 | 16, 25, 40, 63 | |
| Фильтр ФПТ-150-К | 150 | 16, 25, 40, 63 | |
| Фильтр ФПТ-200-К | 200 | 16, 25, 40, 63 | |
| Фильтр ФПТ-250-К | 250 | 16, 25, 40, 63 | |
| Фильтр ФПТ-300-К | 300 | 16, 25, 40, 63 | |
| Фильтр ФПТ-350-К | 350 | 16, 25, 40, 63 | |
| Фильтр ФПТ-400-К | 400 | 16, 25, 40, 63 | |
| Фильтр ФПТ-500-К | 500 | 16, 25, 40, 63 | |
| Фильтр ФПТ-600-К | 600 | 16, 25, 40, 63 |
| Наименование | Диаметр условного прохода (мм) | Условное давление (кгс/см2) | Материальное исполнение |
|---|---|---|---|
| Фильтр ФПТ-80-ХМТ | 80 | 16, 25, 40, 63 |
Корпус 15Х5М ГОСТ 550, ГОСТ 20072, ТУ 14-3Р-62 Фланец 15Х5М ГОСТ 8479 гр.IV-КП.395 Заглушка 15Х5М ГОСТ 550, ГОСТ 20072 |
| Фильтр ФПТ-100-ХМТ | 100 | 16, 25, 40, 63 | |
| Фильтр ФПТ-150-ХМТ | 150 | 16, 25, 40, 63 | |
| Фильтр ФПТ-200-ХМТ | 200 | 16, 25, 40, 63 | |
| Фильтр ФПТ-250-ХМТ | 250 | 16, 25, 40, 63 | |
| Фильтр ФПТ-300-ХМТ | 300 | 16, 25, 40, 63 | |
| Фильтр ФПТ-350-ХМТ | 350 | 16, 25, 40, 63 | |
| Фильтр ФПТ-400-ХМТ | 400 | 16, 25, 40, 63 | |
| Фильтр ФПТ-500-ХМТ | 500 | 16, 25, 40, 63 | |
| Фильтр ФПТ-600-ХМТ | 600 | 16, 25, 40, 63 |
Производство изделий уральским заводом стальных конструкций осуществляется опытными и высококвалифицированными специалистами на современном оборудовании из различных материалов с учетом особенностей дальнейшей эксплуатации.
У нас в Аксу можно купить не только пусковые тройниковые, но и прочие фильтры собственного производства в исполнении, соответствующем всем стандартам ГОСТ с подтвержденной конструкторской документацией.
