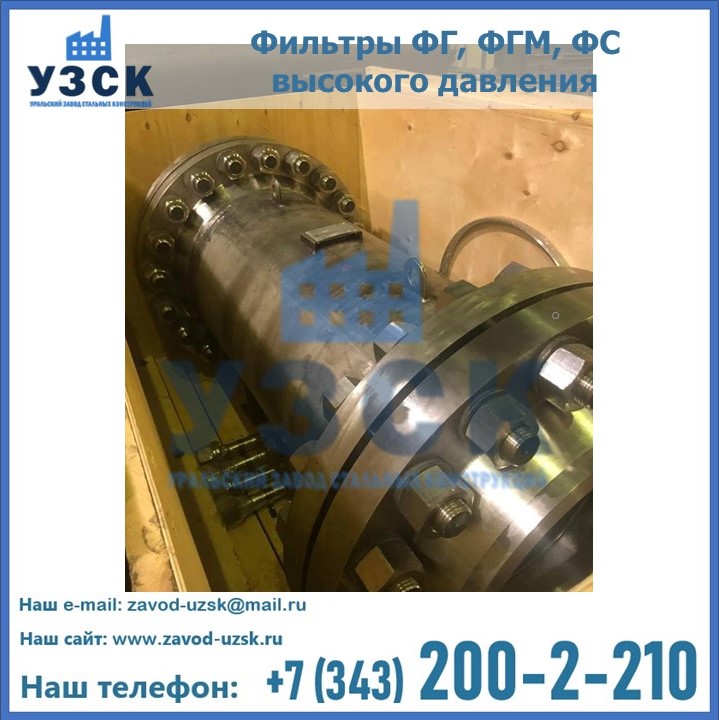

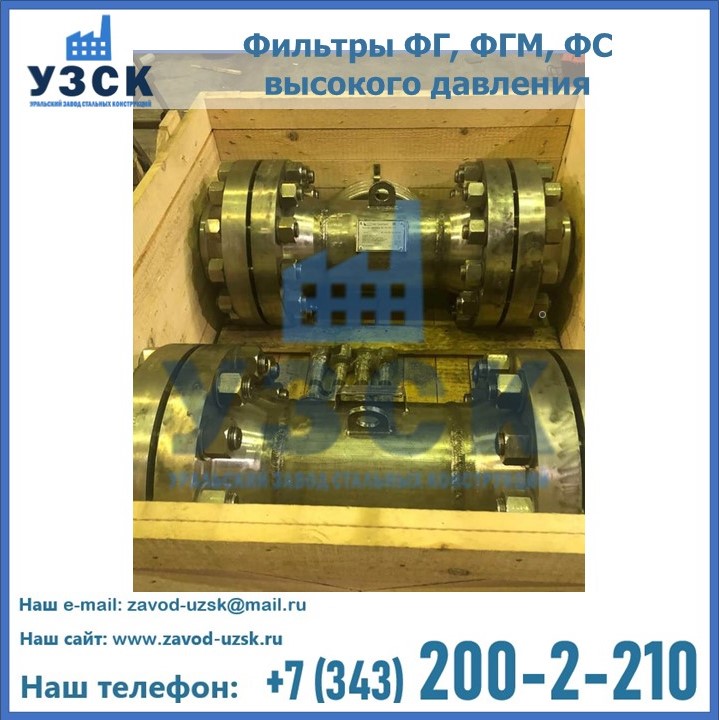

Фильтр газовый ФГ, ФГУ является современным оборудованием, предназначенным для осуществления очистки неагрессивных типов газа и воздуха от примесей механического свойства, которые могут вывести из строя измерительные, предохранительные приборы и запорную арматуру. Фильтры используются для комплексной очистки газа в трубопроводной системе. Производством такого очистного оборудования занимается Уральский завод стальных конструкций в Аксу, где можно купить различные его виды.

Устройство фильтра

Фильтр газовый ФГУ, а также ФГ имеет корпус колоколообразной формы, на котором предусмотрена крышка, чтобы извлекать сам фильтрующий элемент. Крышка прикрепляется болтами и гайками через прокладку, патрубки входа-выхода газа могут быть:

• прямыми;
• угловыми.

Из-за этого и разнится обозначение на ФГ и ФГУ, соответственно. Фильтры также могут быть вертикальными и горизонтальными, также может быть предусмотрена врезка сбросного трубопровода. Какой бы тип фильтра ни понадобился, завод «УЗСК» в Аксу занимается производством любого из них.

Принцип действия

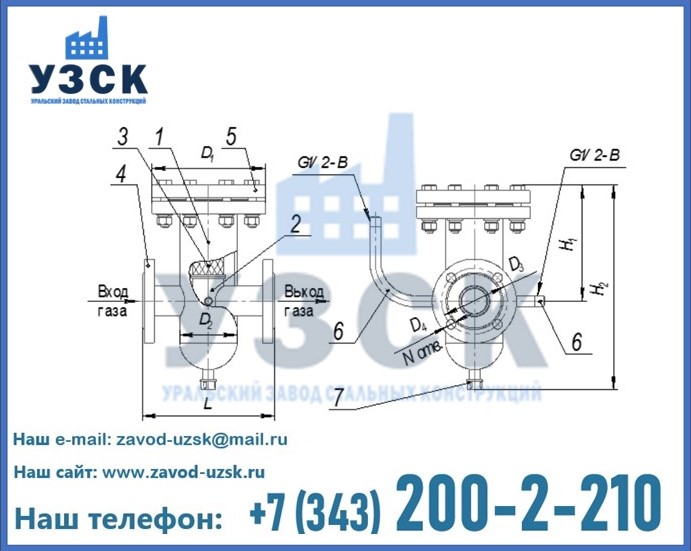

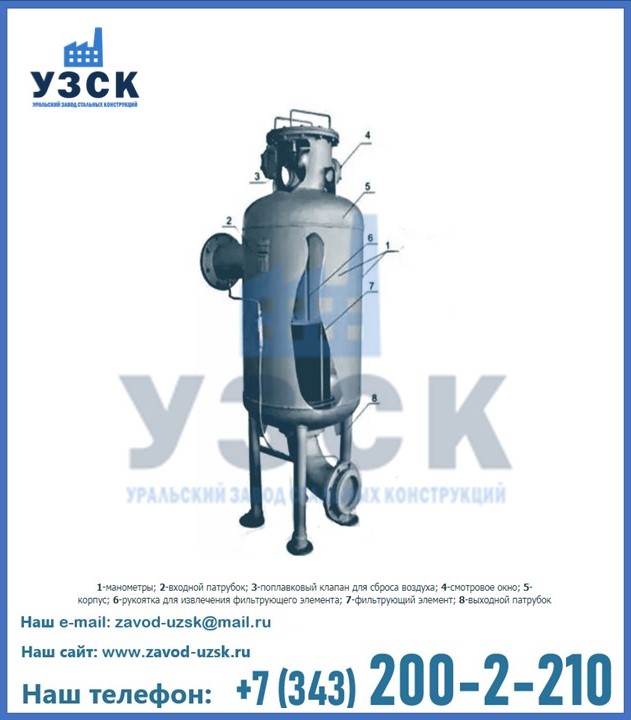

Когда газ проходит через ФГ, часть механических примесей оседает на непосредственно фильтрующем элементе (№3 на схеме). Остальная часть примесей и конденсат оседают внизу корпуса. Для определения степени загрязнения фильтра, необходимо свериться с показаниями измерительного прибора, который присоединен к штуцерам (№6 на схеме).

Когда фильтр засорен, следует снять крышку (№5), изъять ФЭ: он либо промывается, либо заменяется на новый. Через патрубок (№7) из корпуса удаляют конденсат и грязь.

Рабочие характеристики

Газовые фильтры ФГ, ФГУ могут быть различных типов. Любые из них можно купить, так как «УЗСК» в Аксу обладает собственными площадями, на которых происходит изготовление различного оборудования: промышленного и емкостного. Производство фильтров, в частности газовых, также входит в их число.

Проектируя и разрабатывая фильтр перед его изготовлением, сотрудники Уральского завода стальных конструкций особое внимание уделяют материалу, из которого изготовлен сам фильтрующий элемент. Он должен соответствовать таким показателям:

• химической инертностью к газу;
• физической устойчивостью к воздействию рабочей среды, а также во время техобслуживания;
• обеспечивать должную степень фильтрации.

Фильтрующий элемент может быть:

• сетчатым с основой из плетеной металлической сетки;
• волосяным с кассетами, которые заполняют капроновыми нитями.

Фильтры газовые ФГ-50

Обозначение	Условный проход	Пропускная способность	Допустимый перепад на кассете	Строительный размер, мм	Габаритные размеры, мм	Масса, кг, не более	Степень очистки
С прямым расположением присоединительных патрубков
ФГ 50	50 мм	6500 м³/ч	5 кПа	440	440×280×526	35	80 мкм
ФГ 50Ф				450	450×280×526	40
ФГ 50 Б			10 кПа	410	410×257×409	20	25 мкм
ФГ 50Ф Б				420	420×257×409	25
ФГ 50 БС				440	440×257×409	20
ФГ 50Ф БС				450	450×257×409	25
ФГ 50 В				380	380×285×291	20
ФГ 50Ф В				415	415×285×321	25
С угловым расположением присоединительных патрубков
ФГ 50 БСУ	50 мм	6500 м³/ч	10 кПа	220	378×378×439	30	25 мкм
ФГ 50Ф БСУ				225	373×373×439	35
ФГ 50 У			5 кПа	220	360×360×526	35	80 мкм
ФГ 50Ф У				225	365×365×526	40

Фильтры газовые ФГ-80

Обозначение	Условный проход	Пропускная способность	Допустимый перепад на кассете	Строительный размер, мм	Габаритные размеры, мм	Масса, кг, не более	Степень очистки
С прямым расположением присоединительных патрубков
ФГ 80	80 мм	15000 м³/ч	5 кПа	560	560×405×704	103	80 мкм
ФГ 80Ф				570	570×405×704	110
ФГ 80 БС			10 кПа	560	560×335×655	58	25 мкм
ФГ 80Ф БС				570	570×335×655	65
С угловым расположением присоединительных патрубков
ФГ 80 У	80 мм	15000 м³/ч	5 кПа	280	485×485×704	103	80 мкм
ФГ 80Ф У				285	490×490×704	;110

Фильтры газовые ФГ-100

Обозначение	Условный проход	Пропускная способность	Допустимый перепад на кассете	Строительный размер, мм	Габаритные размеры, мм	Масса, кг, не более	Степень очистки
С прямым расположением присоединительных патрубков
ФГ 100	100 мм	25000 м³/ч	5 кПа	560	560×405×704	105	80 мкм
ФГ 100Ф				570	570×405×704	115
ФГ 100 БС			10 кПа	560	560×335×655	60	25 мкм
ФГ 100Ф БС				570	570×335×655	70
С угловым расположением присоединительных патрубков
ФГ 100 У	100 мм	25000 м³/ч	5 кПа	280	485×485×704	105	80 мкм
ФГ 100Ф У				285	490×490×704	115	80 мкм

Фильтры газовые ФГ-150

Обозначение	Условный проход	Пропускная способность	Допустимый перепад на кассете	Строительный размер, мм Высота H	Габаритные размеры	Масса кг	Степень очистки
С прямым расположением присоединительных патрубков
ФГ 150	150 мм	35000 м³/ч	5 кПа	850, H=700	850´710´1720	320	80 мкм
ФГ 100Ф				860, H=700	860´710´1720	335
ФГ 150 Б			10 кПа	732, H=600	732´580´1246	215	25 мкм
ФГ 150Ф Б				742, H=600	742´580´1246	230
ФГ 150 БС				850, H=700	850´580´1346	220
ФГ 150Ф БС				860, H=700	860´580´1346	235
С угловым расположением присоединительных патрубков
ФГ 150 У	150	35000 м³/ч	5 кПа	425, H=700	780×780×1720	320	80 мкм
ФГ 150Ф У				430, H=700	785×785×1720	335

Фильтры газовые ФГ-200

Обозначение	Условный проход	Пропускная способность	Допустимый перепад на кассете	Строительный размер, мм Высота H	Габаритные размеры	Масса кг	Степень очистки
С прямым расположением присоединительных патрубков
ФГ 200	200 мм	50000 м³/ч	5 кПа	850, H=700	850´710´1720	330	80 мкм
ФГ 200Ф				860, H=700	860´710´1720	350
ФГ 200 Б			10 кПа	732, H=600	732´580´1246	215	25 мкм
ФГ 200Ф Б				742, H=600	742´580´1246	235
ФГ 200 БС				850, H=700	850´580´1346	225
ФГ 200Ф БС				860, H=700	860´580´1346	245
ФГ 200 В		100000 м³/ч		732, H=600	732´580´1656	265
ФГ 200Ф В				742, H=600	742´580´1656	285
ФГ 200 ВС				850, H=700	850´580´1346	270
ФГ 200Ф ВС				860, H=700	860´580´1346	290
С угловым расположением присоединительных патрубков
ФГ 200 У	200 мм	50000 м³/ч	5 кПа	425, H=700	780×780×1720	330	80 мкм
ФГ 200Ф У				430, H=700	785×785×1720	350

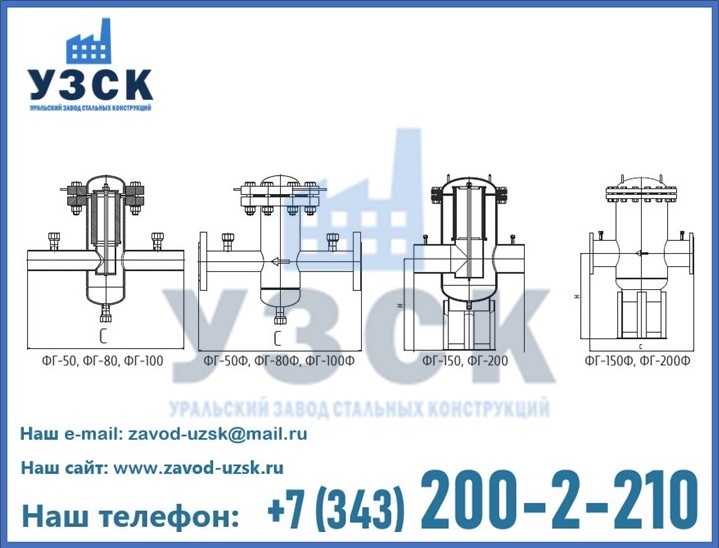

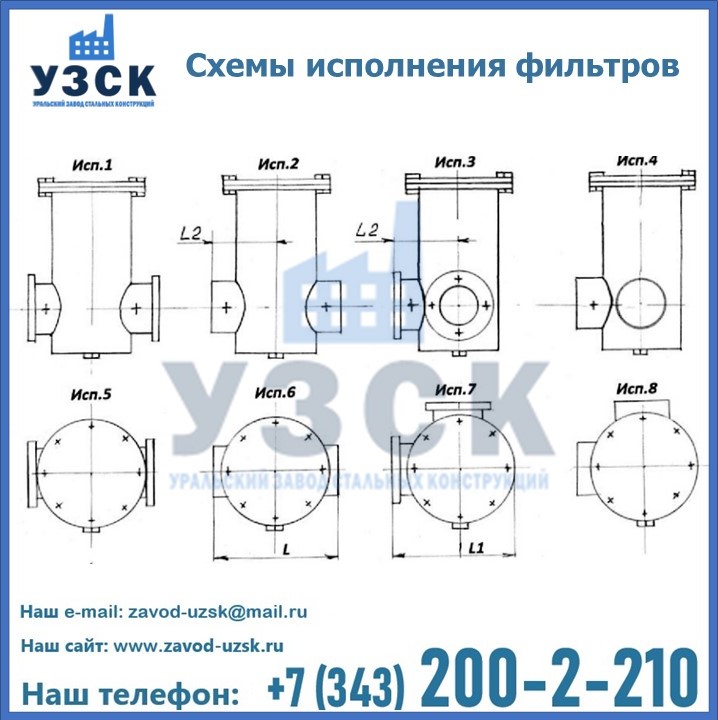

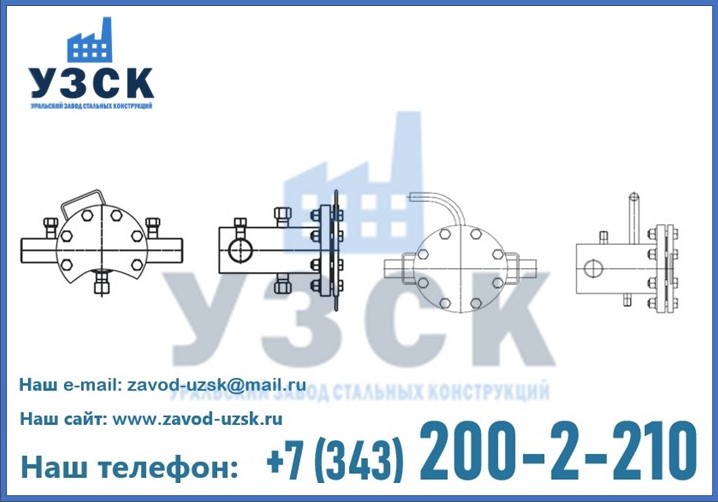

Прямые патрубки:

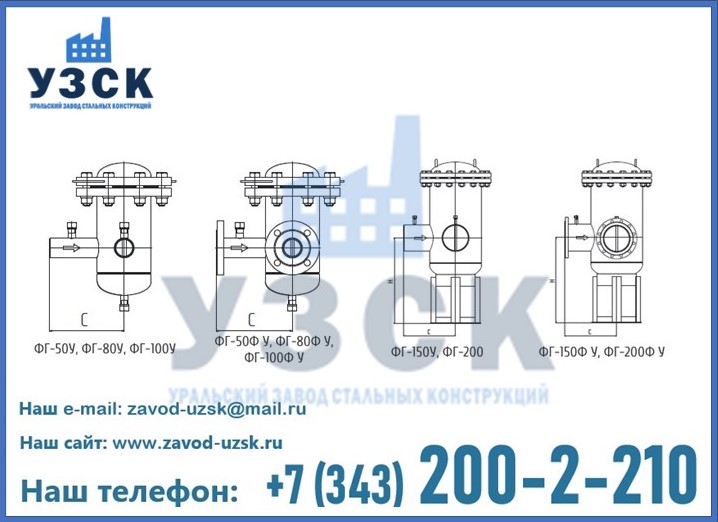

Угловые патрубки:

Горизонтальное исполнение:

Преимущества применения ФГ, ФГУ

Благодаря качественной очистке газа, которую осуществляют фильтры, повышается надежность работы приборов, сводится к минимуму риск их выхода из строя. Кроме того, снижается степень износа, а это увеличивает время эксплуатации приборов между ремонтами. Они используются в различных отраслях: химической, нефтяной, металлургической и прочих, в которых применяется газовое оборудование.

Таким образом, установка газовых фильтров ФГ, ФГУ обеспечит ряд преимуществ:

• Повысит уровень герметичности запорных элементов.
• Увеличит срок эксплуатации трубопроводной системы.
• Сделает более качественной и точной работу измерительных приборов.

Купить газовые фильтры производства Уральского завода стальных конструкций  можно как в готовом исполнении, а также под индивидуальный заказ.

Газовый фильтр ФГ способен устранить практически любые мелкие твердые частицы. Его используют для того, чтобы защитить от грязи оборудование, использующее газ.

Для производства газовых фильтров ФГ, ФГУ используются различные материалы: чугун, сталь, алюминий. На заводе «УЗСК» в Аксу вы можете купить фильтры, производство которых осуществлялось сварным или методом литья.
