Фильтр сетчатый жидкостный ФСЖ

Очистку перекачиваемых жидкостей на предприятиях нефтяной, пищевой, горнорудной, фармацевтической и других отраслей промышленности эффективно выполнять с помощью жидкостного сетчатого фильтра — емкостное оборудование цилиндрической формы со съемной крышкой и элементом фильтрации внутри. Оснащенные им всасывающие линии насосных станций и установок защищены от проникновения твердых частиц в функциональные узлы гидравлической системы. Оборудование служит для перекачивания токсичных, агрессивных и иных эмульсий, суспензий, жидкостей. Купить фильтр сетчатый жидкостный ФСЖ в Аксу с гарантией производителя предлагает «Уральский завод стальных конструкций». Мы выполняем проектирование и изготовление ФСЖ по индивидуальным требованиям (климатическая зона, транспортируемая жидкость).

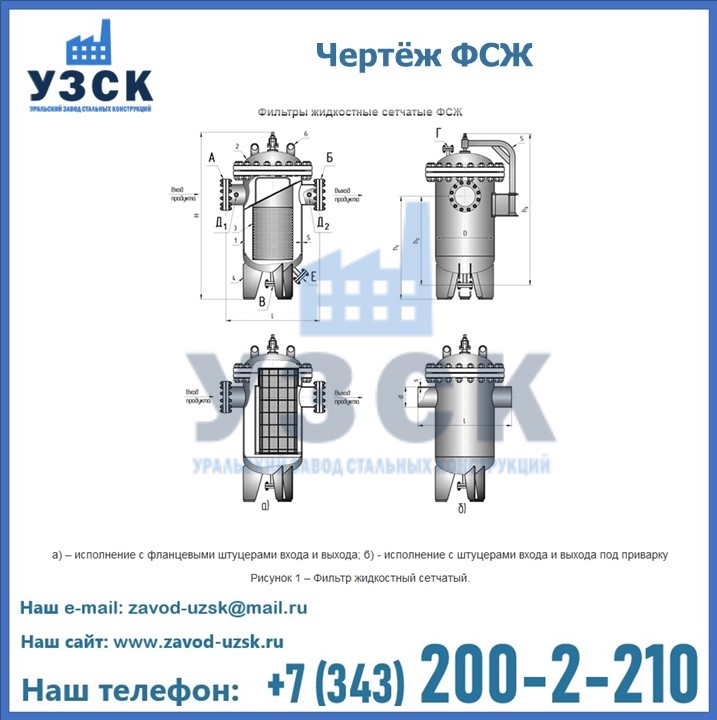

Чертёж ФСЖ в Аксу

Основные параметры фильтров жидкостных сетчатых

Параметры Значение
Условный проход Ду, мм 80 150 200 250 300 500 700
Условное давление Ру, МПа 1,6 2,5 4,0 1,6 2,5 4,0 6,3 1,6 4,0 6,3 1,6 2,5 4,0 1,6 2,5 4,0 1,6 4,0 1,6
Среда Нефтепродукты. Класс опасности 1–4 по ГОСТ 12.1.007-76. Категория взрывоопасности II-А, по ГОСТ Р51330.11-99, группа взрывоопасности смеси Т3 по ГОСТ Р51330.5-99, пожароопасная и другие жидкости.
Размер улавливаемых частиц, мкм, 80-200
Вместимость, м 3 0,03 0,11 0,11 0,41 0,41 1,45 1,65
Поверхность фильтрации, м 2 , не менее 0,18 0,6 0,6 1,53 1,53 3,08 3,75
Расчетный срок службы, лет 20

Конструктивные исполнения фильтров ФСЖ

Предлагаемое нами оборудование может быть неотъемлемой частью насосной станции и самостоятельно функционирующим устройством. Может иметь горизонтальную или вертикальную ориентацию цилиндрической емкости. Выбор исполнения зависит от характеристик объекта, где будет эксплуатироваться. Мы осуществляем производство фильтров из стали различных марок — 09Г2С (в маркировке изделия обознается Д1), сталь 20 (в маркировке товара Д), 10Х17Н13М2Т (в маркировке товара Е) и 12Х18Н10Т (в маркировке изделия указана К). Выбор материала для производства ФСЖ зависит от типа перекачиваемой субстанции и климатической зоны, где размещен объект.

Наш завод «УЗСК» в Аксу предлагает купить по разумной цене фильтр сетчатый жидкостный следующих типов:

  • без пропускного клапана (в маркировке товара этот вариант исполнения ФСЖ обозначается 1);
  • с пропускным клапаном (конструктивное исполнение ФСЖ этого вида оборудования обозначается 2);
  • с возможностью провести дополнительный монтаж сигнализации, предупреждающей о засорах (вариант исполнения в маркировке помечается 3).

Фиксация сетчатого жидкостного фильтра может осуществляться посредством кронштейнов, лап или металлических стоек. Выбор зависит от типа объекта. На нашем заводе заказывают изготовление ФСЖ с муфтовым и фланцевым подсоединением к объекту.

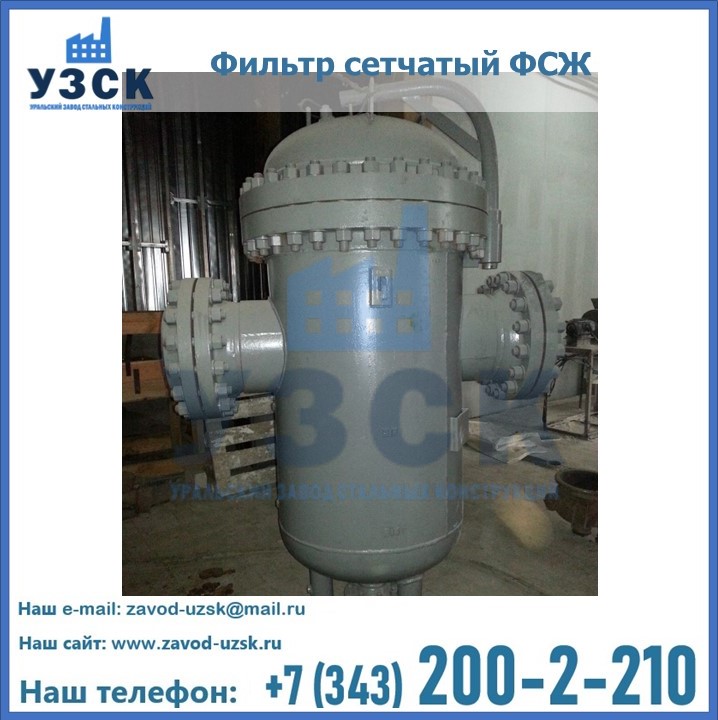

Фильтр сетчатый ФСЖ в Аксу

Физико-технические характеристики жидкостных сетчатых фильтров

Мы выполняем производство ФСЖ под диаметр (входной) трубопровода DN 15-500.

Вариант исполнения Климатическая зона Тонкость фильтрации Производительность Давление, ном. Габариты
L B H
сталь 20  умеренный климат (маркировка У) от 40-80 мкм до 300 м3/ч 16, 25, 40 и 63 кгс/см2 90 – 1 300 мм 70 — 975 мм 133 — 2 240 мм
сталь 09Г2С холодный климат (обозначается ХЛ) от 80 мкм
сталь 12Х18Н10Т умеренный и холодный климат (маркировка УХЛ) от 80 мкм
сталь 10Х17Н13М2Т для перекачивания агрессивных сред, кипящих кислот и т.д. от 80 мкм

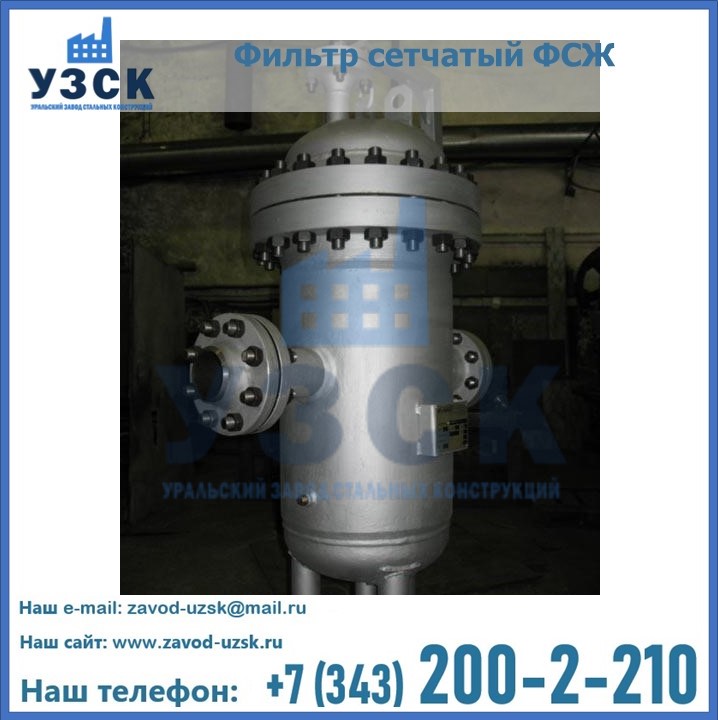

Фильтр сетчатый ФСЖ в Аксу

Предлагаемые «УЗСК» в Аксу фильтры сетчатые жидкостные могут применяться и на предприятиях ЖКХ. Они предназначены для перекачивания синтетических масел, солярки, морской воды и кислоты, тормозных жидкостей и чернил, нефтяных смесей и прочих субстанций температурой от -400С до +1000С. Водородный показатель жидкостей может колебаться в пределах от 0 до 14pH, а их плотность составлять не более 2 000 кг/м3.

Наш завод выполнит производство жидкостных фильтров ФСЖ под требования заказчика. Оборудование дополнительно может оснащаться:

  • охлаждением или обогревом;
  • сливным патрубком;
  • различным местоположением патрубков;
  • датчиком давления;
  • подъемным механизмом для крышки и пр.

Конфигурация и исполнение сетчатого фильтра разрабатываются под характеристики объекта. Фильтрующий элемент всегда изготавливается из нержавеющей стали — устойчивость к коррозии. Мы составляем чертеж и техническую документацию. После согласования проекта, выполняем изготовление оборудования.

Размеры фильтров ФСЖ

бозначение. Штуцеры Размеры, мм Масса, кг
Вылет, DN, мм Н1 h h1 L1 L1 D
А, Б В Г
ФСЖ 80-1,6-1 80/179 50/157 М22х1,5 485 230 465 630 — 260 110
ФСЖ 80-1,6-2 80/179 50/157 М22х1,5 485 230 465 — 420 260 90
ФСЖ 80-2,5-1 80/175 50/157 М22х1,5 495 230 465 622 — 260 145
ФСЖ 80-2,5-2 80/175 50/157 M22x1,5 495 230 465 — 420 260 116
ФСЖ 80-4,0-1 80/184 50/160 М22X1,5 505 260 465 642 — 253 170
ФСЖ 80-4,0-2 80/184 50/160 М22Х1,5 505 260 465 — 420 253 145
ФСЖ 80-6,3-1 80/185 50/160 М22Х1,5 455 260 465 642 — 253 200
ФСЖ 80-6,3-2 80/185 50/160 М22Х1,5 455 260 465 — 420 253 165
ФСЖ 150-1,6-1 150/236 50/156 М22Х1,5 740 320 770 890 — 400 270
ФСЖ 150-1,6-2 150/236 50/160 М22Х1,5 740 320 770 — 650 400 230
ФСЖ 150-2,5-1 150/236 50/160 М22Х1,5 765 345 770 892 — 400 300
ФСЖ 150-2,5-2 150/236 50/160 М22Х1,5 765 345 770 — 650 400 240
ФСЖ 150-4,0-1 150/268 50/160 М22Х1,5 765 345 770 956 — 400 490
ФСЖ 150-4,0-2 150/268 50/160 М22Х1,5 765 345 770 — 650 400 450
ФСЖ 150-6,3-1 50/68 50/160 М22Х1,5 765 345 770 960 — 400 595
ФСЖ 150-6,3-2 150/268 50/160 М22Х1,5 765 345 770 — 650 400 365
ФСЖ 200-1,6-1 200/272 50/160 М22Х1,5 765 345 770 956 — 400 300
ФСЖ 200-1,6-2 200/272 50/160 М22Х1,5 765 345 770 — 650 400 236
ФСЖ 200-4,0-1 200/268 50/160 М22Х1,5 765 345 770 956 — 400 455
ФСЖ 200-4,0-2 200/268 50/160 М22Х1,5 765 345 770 964 — 400 330
ФСЖ 200-6,3-1 200/270 50/160 М22Х1,5 765 345 770 964 — 400 580
ФСЖ 200-6,3-2 200/270 50/160 М22Х1,5 765 345 770 — 650 400 395
ФСЖ 250-1,6-1 250/250 100/170 М22Х1,5 1070 400 1090 1125 — 600 518
ФСЖ 250-1,6-2 250/250 100/170 М22Х1,5 1070 400 1090 — 850 600 442
ФСЖ 250-2,5-1 250/250 100/170 М22Х1,5 1070 400 1090 1125 — 600 675
ФСЖ 250-2,5-2 250/250 100/170 М22Х1,5 1070 400 1090 — 850 600 545
ФСЖ 250-4,0-1 250/250 100/170 М22Х1,5 1070 400 1090 1125 — 600 830
ФСЖ 250-4,0-2 250/250 100/170 М22Х1,5 1070 400 1090 — 850 600 730
ФСЖ 300-1,6-1 300/250 100/170 М22Х1,5 1070 400 1090 1125 — 600 590
ФСЖ 300-1,6-2 300/250 100/170 М22Х1,5 1070 400 1090 — 910 600 510
ФСЖ 300-2,5-1 300/270 100/170 М22Х1,5 1040 400 1090 1164 — 600 730
ФСЖ 300-2,5-2 300/270 100/170 М22Х1,5 1040 400 1090 — 910 600 610
ФСЖ 300-4,0-1 300/270 100/170 М22Х1,5 1040 400 1090 1164 — 600 970
ФСЖ 300-4,0-2 300/270 100/170 М22Х1,5 1040 400 1090 — 910 600 680
ФСЖ 400-1,6-1 400/350 100/160 М22Х1,5 1240 650 1400 1728 — 1000 1200
ФСЖ 400-1,6-2 400/350 100/160 М22Х1,5 1240 650 1400 — 1360 1000 1000
ФСЖ 400-2,5-1 400/350 100/160 М22Х1,5 1240 650 1400 1740 — 1000 1500
ФСЖ 400-2,5-2 400/350 100/160 М22Х1,5 1240 650 1400 — 1370 1000 1200
ФСЖ 400-4,0-1 400/350 100/160 М22Х1,5 1240 650 1400 1740 — 1000 1950
ФСЖ 400-4,0-2 400/350 100/160 М22Х1,5 1240 650 1400 — 1370 1000 1600
ФСЖ 500-1,6-1 500/350 100/160 М22Х1,5 1240 650 1400 1728 — 1000 1800
ФСЖ 500-1,6-2 500/350 100/160 М22Х1,5 1240 650 1400 — 1360 1000 1340
ФСЖ 500-2,5-1 500/350 100/170 М22Х1,5 1240 650 1400 1740 — 1000 2100
ФСЖ 500-2,5-2 500/350 100/170 М22Х1,5 1240 650 1400 — 1370 1000 1970
ФСЖ 500-4,0-1 500/350 100/160 М22Х1,5 1240 650 1400 1740 — 1000 2315
ФСЖ 500-4,0-2 500/350 100/160 М22Х1,5 1240 650 1400 — 1370 1000 2060
ФСЖ 700-1,6-1 700/410 100/160 М22Х1,5 1010 1142 1700 1850 — 1000 1745
ФСЖ 700-1,6-2 700/410 100/160 М22Х1,5 1010 1142 1700 — 1650 1000 1595

Таблица штуцеров фильтров жидкостных сетчатых

Обозначение Наименование Размер в зависимости от объёма аппарата
А Ввод жидкости 50–600
Б Вывод жидкости
В Дренаж 25 — 100
Г Воздушник 25; 20/М27×1,5; 15/М33×1,5
Д1; Д2 Под манометр М20×1,5
Е Промывка 25 — 100
